Розрахунок потужності та кроку укладання
Для обігріву приміщень тепла підлога може використовуватися як основне або додаткове джерело тепла. Кабельна система обігріву, яка буде використовуватися для приміщення як основне джерело тепла, повинна мати потужність 160–200 Вт/кв.м. У приміщеннях, де тепла підлога є додатковим джерелом тепла, цілком вистачить потужності нагрівального кабелю в 100–150 Вт/кв.м.
Наприклад, площа становитиме 10 кв.м. :
P (загальна потужність обігріву)
Основне джерело тепла:
-
- P = 10 (кв.м) * 160 (Вт/кв.м) = 1 600 Вт;
Додаткове:
-
- P = 10 (кв.м) * 100 (Вт/кв.м) = 1 000 Вт.
L (довжина кабелю) = P / Pk (потужність одного погонного метра кабелю)
-
- L = 1600 / 16 = 100 метрів
Після того як кабель обрано, для його рівномірного розкладання необхідно розрахувати крок укладання. Крок укладання – це відстань між укладеними паралельно лініями нагрівального кабелю.
Розрахувати крок укладання можна за нескладною формулою:
-
- h крок укладання (мм) = (S площа обігріву * 1000) / (L довжина кабелю)
Для нашого випадку: (10 * 1000) / 100 = 100 мм.
Способ монтажу: кабель для обігріву труб водопостачання
Розрахунок обігріву труб

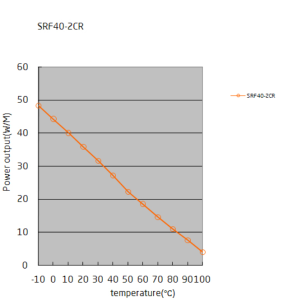

Для компенсації теплових втрат уздовж труби монтується нагрівальний кабель. Погонна потужність тепловиділення кабелю повинна бути більшою за втрати тепла на погонний метр трубопроводу.
Основні параметри, що впливають на вибір потужності нагрівального кабелю — теплові втрати трубопроводу, які залежать від його розміру (діаметр і довжина), різниці температур, товщини та якості зовнішньої теплоізоляції.
Розрахунок виконується за такою формулою:
Розрахунок виконується за такою формулою:
| Q = |
2 × π × λ × (tвн − tнав)
ln(D/d)
|
× 1,3 |
Де:
- Q (Вт/м) — тепловтрати 1 метра труби, які необхідно компенсувати за допомогою нагрівального кабелю.
- π = 3,14.
- λ (Вт/(м·°С)) — коефіцієнт теплопровідності теплоізоляції (зазвичай 0,04).
- tвн (°С) — температура всередині труби.
- tнав (°С) — температура навколишнього середовища.
- ln — натуральний логарифм.
- D (м) — зовнішній діаметр труби з теплоізоляцією (D = d + 2 × товщина теплоізоляції).
- d (м) — зовнішній діаметр труби.
- 1,3 — коефіцієнт запасу.
