Name: Кабель SM2-CR
SKU: SM2-CR
Price: 18 USD
Availability: InStock

Технічні характеристики

Характеристики кабелю та проєктна інформація:

Тип мідної шини: 14 AWG
Номінальна вихідна потужність: 80 Вт/м
Максимальна температура підтримки: 90 °C
Максимальна температура короткочасного впливу: 100 °C
Максимальна довжина електричного ланцюга: 80 м
Напруга: 208~277 В

Залежність струму автомата захисного вимкнення та максимальна довжина ланцюга:

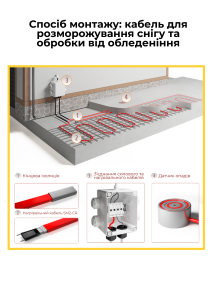

Спосіб монтажу

Розрахунок потужності та кроку укладання

Для обігріву відкритих майданчиків рекомендується використовувати потужність 400 Вт/кв.м.
Для обігріву закритих майданчиків (під навісом) — потужність 350 Вт/кв.м.

Наприклад:
Площа становитиме 10 кв.м.

Загальна потужність: P = 10 * 400 (Вт/кв.м) = 4 000 Вт;
L (довжина кабелю) = P / Pk (потужність одного погонного метра кабелю);

Після того як кабель обрано, для його рівномірного розкладання необхідно розрахувати крок укладання. Крок укладання – це відстань між укладеними паралельно лініями нагрівального кабелю.

Розрахувати крок укладання можна за нескладною формулою:

h крок укладання (мм) = (S площа обігріву * 1000) / (L довжина кабелю)

FINE SM2-CR

Кабельний обігрів успішно використовується в найрізноманітніших сферах:

- облаштуванні комфортних і безпечних під’їзних шляхів;
- обігріві житлових і виробничих площ;
- захисті пандусів, східців, тротуарів від обледеніння та налипання снігу;
- на покрівлях для захисту систем водовідведення та запобігання утворенню бурульок;
- в оранжереях, теплицях, парниках, на газонах для запобігання замерзанню ґрунту;
- обігріві східців вхідних груп та вуличних пішохідних зон.

Особливості моделі SM2-CR

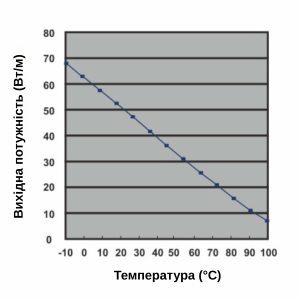

Кабель SM2-CR виготовлений спеціально для укладання в бетон. Функціонуючи на основі принципу ПТК, виріб регулює власну вихідну потужність у прямій залежності від температури навколишнього середовища. Це дозволяє значно економити кошти та знижувати енергоспоживання. Кабелі самостійно змінюють температуру під впливом струму, що протікає через осердя, і зменшують споживання електроенергії під час експлуатації.

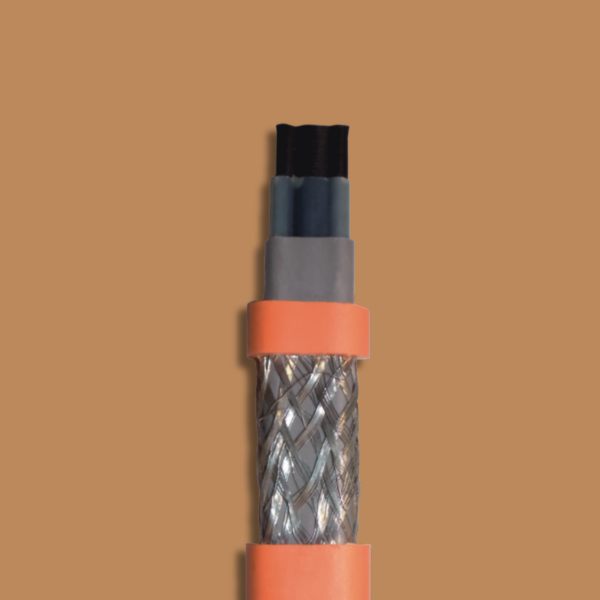

Конструкція кабелю:

1. Шина з міді
2. Провідне осердя (саморегульоване)
3. Поліолефінова модифікована ізоляція
4. Лужене мідне обплетення
5. Зовнішня термоізоляція з високомолекулярної сполуки поліолефіну (матеріал має стійкість до механічного, термічного та хімічного впливу).
